A gama de fusíveis NRZ28-20, concebida especificamente para ser utilizada com a base porta-fusíveis Ex9FP, é o elemento que permite proteger a instalação fotovoltaica contra correntes excessivas, evitando, assim, avarias nos equipamentos e até incêndios.

Graças à sua construção com tubo cerâmico de elevada resistência à pressão e aos choques térmicos, permite um elevado poder de corte num espaço reduzido.

Destaca-se por:

• Curva PV.
• Intensidade nominal máxima até 20 A, conforme o modelo.
• Tensão de trabalho até 1000 Vdc.
• Poder de corte de 20 kA.

* Nota: o fusível não permite a abertura do circuito elétrico em funcionamento (em carga). Por isso, recomendamos a sua utilização conjunta com um seccionador CC.

Visite o catálogo de produtos

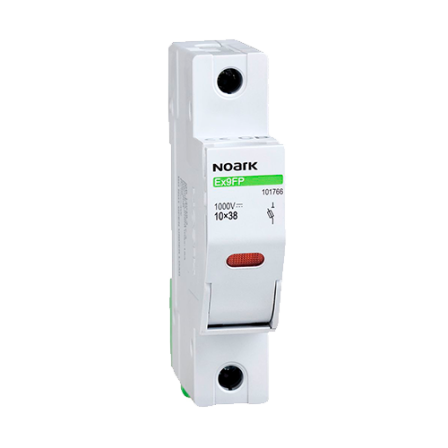

As bases porta-fusíveis da série Ex9FP foram concebidas especificamente para a proteção de instalações fotovoltaicas.

Destacando-se por:

• Intensidade nominal máxima de 30 A.
• Tensão de trabalho de até 1000 Vdc.
• Indicador de fusão.
• Poder de corte máximo de 33 kA.
• Compatível com fusíveis cilíndricos de 10 x 38 mm.

Visite o catálogo de produtos

O uso de seccionadores de corrente contínua é imprescindível em instalações em que instalemos proteção mediante fusíveis, já que estes são um elemento de proteção e não um elemento preparado para cortar a corrente em carga.

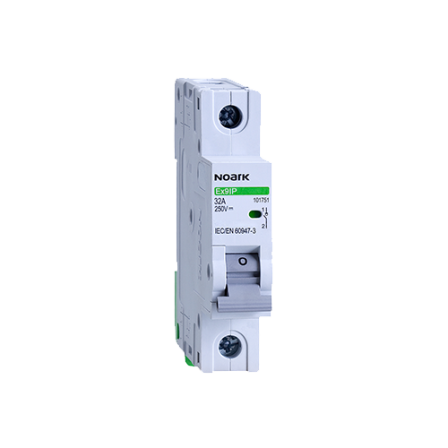

A série de seccionadores modulares Ex9IP foi concebida para a sua utilização em instalações fotovoltaicas, assim como noutras aplicações com corrente contínua.

Destacando-se por:

• Seccionadores não polarizados, o que os torna aptos para instalações fotovoltaicas.
• Intensidade nominal máxima de 63 A.
• Tensão nominal máxima de 1000 Vcc.
• Segundo a norma IEC/EN 60947-3.
• Compatível com acessórios como contactos auxiliares, de alarme,…

Visite o catálogo de produtos

Os interruptores magnetotérmicos CC são a solução idónea naquelas instalações onde não contemos com demasiado espaço pelo que precisemos instalar o menor número de elementos possíveis, já que permite proteger a instalação perante correntes excessivas e, além disso, seccionar em carga.

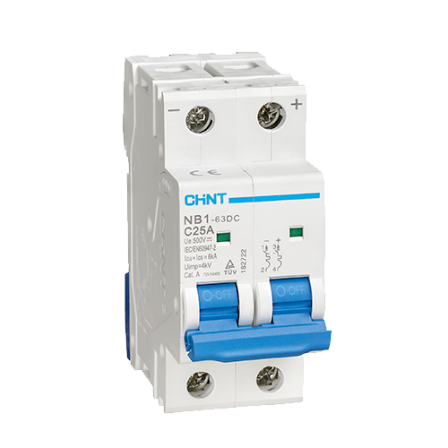

A série NB1DC da Chint conta com detalhes que a tornam única, como um excelente poder de corte, um design que permite uma instalação rápida e simples e indicadores on-off, para uma maior segurança. Além disso, graças às seguintes características, adaptam-se a qualquer instalação:

• Tensão de trabalho desde 250 Vdc até 1000 Vdc
• Intensidade nominal desde 1 A até 63 A.
• Poder de corte de 6 kA.
• Norma IEC EN 60947-2

Visite o catálogo de produtos

As proteções contra sobretensão são um elemento imprescindível para poder proteger a instalação frente a tensões superiores às admitidas pelo sistema.

A série Ex9UEP é a solução idónea para instalações fotovoltaicas. Foram concebidos e comprovados segundo a classe PV T2 da norma EN 50539-11. Além disso, graças à janela frontal, é possível ver o estado do dispositivo e o seu design em formato “cartucho” permite mudar o módulo sem necessidade de desligar o dispositivo. As características principais são:

• Descarregadores de sobretensão Tipo2.
• Intensidade nominal de descarga (8/20 µs) de 20 kA.
• Intensidade máxima de descarga (8/20 µs) de 40 kA.
• Compatível com instalações sem ligação à terra de serviço.

Visite o catálogo de produtos

A nossa gama de caixas de distribuição de plástico está destinada ao seu uso nos setores doméstico e terciário. Esta gama destaca-se pela sua excelente qualidade de material, fabricada a partir de uma variedade de termoplástico de propriedades superiores a outros tipos de plásticos que se podem encontrar no mercado, isto confere às nossas séries de caixas qualidades como:

• Alta resistência aos impactos mecânicos.
• Resistem as altas temperaturas e não se desgastam com o calor.
• A pintura não adquire um tom amarelado com a exposição ao sol.
• Portas resistentes à tração, torção ou rutura.

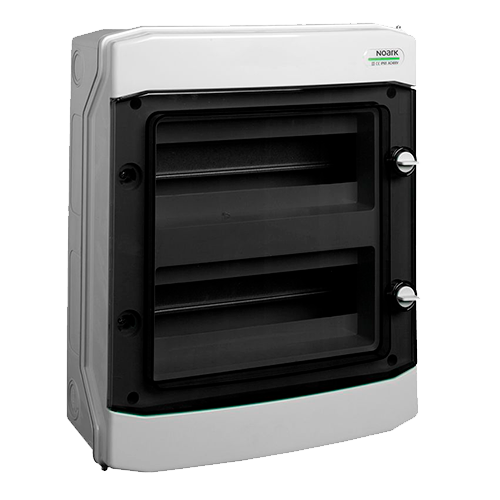

A gama mais destacada é a série PHS para montagem exterior, de alta resistência às inclemências climáticas e às radiações UV.

Visite o catálogo de produtos

A proteção das pessoas é um requisito indispensável em qualquer instalação elétrica. Por isso, é fundamental uma adequada proteção em todo momento dos circuitos elétricos contra possíveis derivações que se possam produzir.

As séries NL1, que contam com interruptores diferenciais de Tipo A e ASi, e a série NL210, com interruptores diferenciais de Tipo B, são a solução perfeita para proteger a parte AC da sua instalação fotovoltaica graças às seguintes características:

• Disponíveis em versão de dois e 4 polos.
• Intensidade nominal de até 100 A.
• Poder de corte de 6 kA ou 20 kA.
• Sensibilidade de 30 mA ou 300 mA, o que o torna compatível com a maioria dos inversores.

Visite o catálogo de produtos

De entre todas as proteções elétricas existentes, cabe destacar os interruptores automáticos magnetotérmicos. Estes dispositivos são os encarregados de proteger as instalações elétricas contra sobreintensidades que podem pôr em risco a vida dos equipamentos elétricos ou eletrónicos instalados ou da própria instalação.

A série NB1 e NXB, da Chint, destacam-se pelo seu amplo intervalo de corrente e pelas suas características construtivas, com a sua proteção mecânica perante possíveis ligações erróneas, as suas garras de fixação retráteis, assim como a sua dupla ligação para cabo ou pente, tornam-no o modelo ideal tanto no âmbito residencial como no âmbito comercial.

As suas principais características são:

• Disponíveis em 2 ou 4 polos.
• Intensidade nominal de até 63 A.
• Poder de corte de até 10 kA.

Visite o catálogo de produtos
